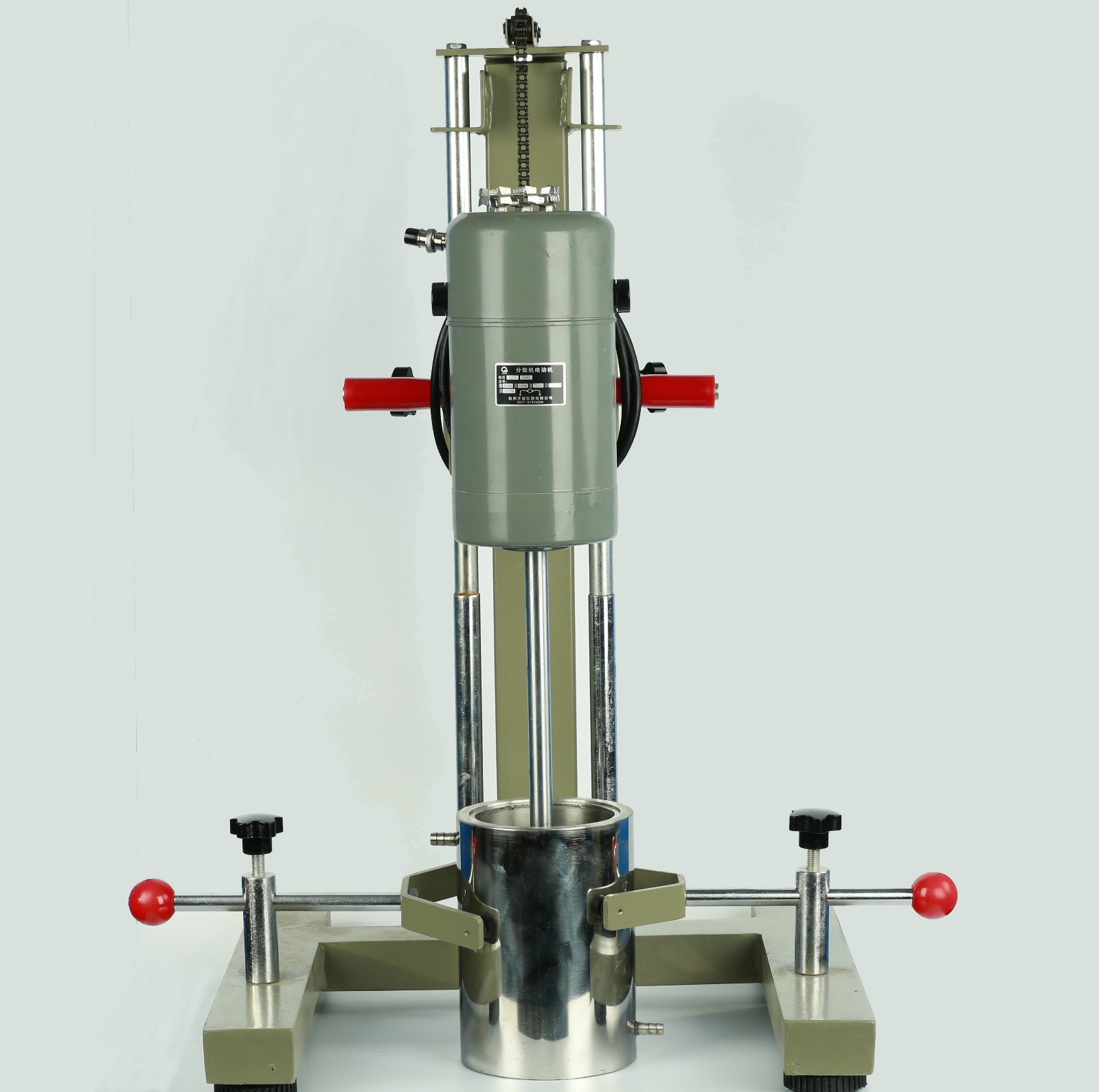

數顯高速分散機

◆ 概述:

數顯高速分散機是我公司根據先進分散設備的發展趨勢新開發的高性能產品。該設備集分散功能和攪拌功能為一體，將分散、均質兩種工序由一臺機器、一個容器完成。效率高、混合效果好、易清洗。手動升降簡單方便。廣泛應用于工廠、科研機構、大專院校和醫學單位等液體中物料的分散、混合。

◆ 適用范圍和主要技術參數

本機適用于在容器內進行流體物料實驗。

主要技術參數如下：

電機功率：0.4KW

處理量2～5公斤（以水為介質）

介質粘度：10000cp以下

轉速范圍：100-8000r/min

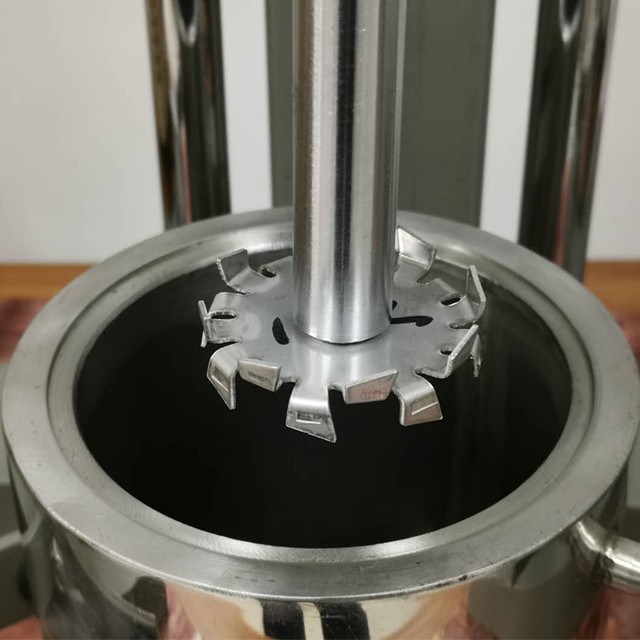

攪拌分散葉輪直徑：￠50MM ￠60MM ￠80MM

砂磨盤直徑：￠60MM

外形尺寸（長×寬×高）：450×400×800

凈重：35KG

◆  主要構造：

本機主要由以下幾個部件組成：

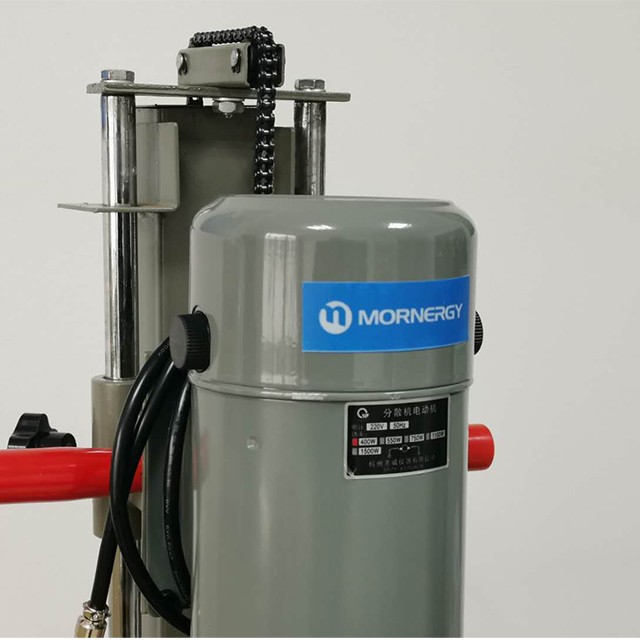

1、電機

2、智能電機調速控制儀

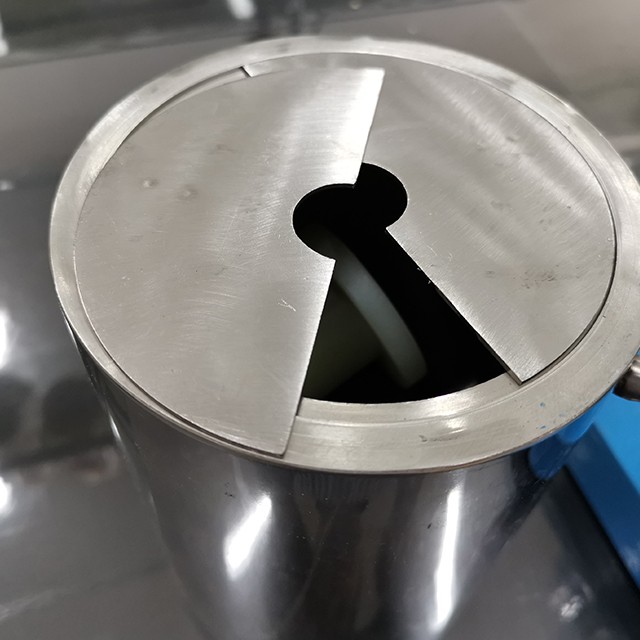

3、不銹鋼料筒

4、升降支架.

5、分散，砂磨頭

◆ 安裝:

1、將兩夾持器固定架上，將不銹鋼料筒固定，筒蓋孔與電機軸相吻合。

2、將電機與調速器上的五芯航空插頭相連接。（注意缺口方向）

3、接好地線

◆ 使用與維護：

1、使用時將選用的砂磨盤或分散葉輪與轉軸固定。

2、調整轉軸與容量的高位置，鎖緊電機座及容器，放入物料并蓋上容器蓋。

3、接通電源，打開開關，等待顯示屏復位為零位后，然后按需要轉速按動觸摸式按鈕增或減。

4、本電機為串激電機，轉動時電刷有火花產生，防爆車間不宜使用。

5、轉速大于4000r/min不宜開空機。

6、當電機電刷小于是10mm時，應進行更換。

智能型電機調速控制制儀使用說明

智能型電機調速控制儀

智能型電機高速控制儀采用智能控制技術，對串接式電機實現無級調速。應用數字PID技術，控制精度高，系統結構簡單，穩定可靠。

◆ 主要技術指標：

1、電源電壓AC220V/50HZ

2、控制范圍：100-8000r/min

3、測量分辨率：10r/m

4、控制精度：±0.2%F.S

5、過渡時間:<8S

6、轉速設定步距:100r/min

7、適用電機功率:≤1.1KW

機箱外形為:195寬×70高×175深?？刂葡到y(tǒng)和電機（機械部分）相互分開，二部分通過五芯電纜連接。機箱后板為五芯插座和輸入輸出保險絲，五芯插座各引腳定義：1、2、3一連接光電傳感器：4、5—連接串接式電機。五芯電纜的另一頭為光電傳感器。線纜連接時，將與光電傳感器同一端的二根空引線與電機引線連接，插上機箱后板五芯插座，接通電源即可正常使用。

◆ 操作使用說明：

1、接通供電電源，打開電源開關，電源開關上的指示燈點亮：

2、系統自檢，顯示窗口自“9”到“0”遞減計數顯示。自檢正常后，可按動面板上的二個操作調節電機轉速。

3、按動“↑”或“↓”鍵，窗口顯示設置轉速值，

電機轉隨值實時改變。當設置值達到所需要的電機轉速時，停止操作鍵盤，2秒后窗口顯示實測的電機轉速值：

4、當試驗完成需要停機時，可按動“↓”鍵將設置轉速值逐漸減為“0”，電機將緩慢停止運行，也可直接關閉電源開關。

注意：控制器后面的五芯插座，應在關閉電源后插拔。

◆ 常見故障及排除：

1、面板無顯示：如電機開關指示燈不亮，請檢查供電電源是否正常。

2、電機不轉：輸出保險絲（5A）斷，請自行更換：如輸出保險絲頻繁燒斷，請檢查電機負載是否過重，轉動部件有無卡阻現象并排除。

3、電機轉速自動升到最高并無法控制：首先檢查光電傳感器之間隙是否太大：以上檢查后如仍不能排除故障，取下光電感器，觀察傳感器槽內是否有太多灰塵物，并作適當清潔后重新正確安裝好。

4、轉速不穩定，波動太大：首先檢查供電電壓是否相對穩定：電機負載是否波動太大，攪拌頭是否有吸空現象：用手慢慢轉動測速盤一周，觀測速盤與光電傳感之間間隙是否均勻。

◆ 工作原理：

本設備采用電子恒力調速線路，數字直接顯示轉軸轉速，并配有分散葉輪與砂磨盤。能適應實驗室不同的試驗需要，并可根據顯示的轉軸速度與物料粘度及化學反應速率之間的關系，為大規模投產提供正確的工藝數據。

本機的分散頭在電機的高速驅動下，產生旋轉切向高線速度，物料在巨大的離心力作用下，產生強大的液力剪切和高頻機械效應，使流體物料每分承受上千次的剪切和高頻機械效應，從而達到效率混合、分散、均質的效果。

◆  裝箱單：

1、整機1臺

2、料筒1只

3、料筒蓋1對

4、分散葉輪2只

5、研磨輪1只

6、調速器1只

7、夾持器1對

8、碳刷1對

9、保險絲1支

10、內六角1支

11、毛刷1支

12、說明書1本

13、保修卡及合格證1份
