天然膠乳的增稠解決方案
應(yīng)用技術(shù)中心:咸曦晨 實(shí)驗(yàn)日期：2015.1.22
一 實(shí)驗(yàn)?zāi)康?/span>
選擇合適于天然膠乳的的稠劑，并對(duì)增稠劑的類(lèi)型、添加方式、添加量進(jìn)行研究
二 實(shí)驗(yàn)背景及原理
天然乳膠又稱(chēng)亞么尼亞膠、白膠，具有良好的成膜性能，濕凝膠強(qiáng)力高，力學(xué)性能良好，非橡膠成分含量少，機(jī)械穩(wěn)定性高（一般不低于550S—600S），顏色潔白，泡沫穩(wěn)定性好。 廣泛適用于乳膠發(fā)泡，鞋廠拉幫成型，（貼合廠）復(fù)合廠/夾布廠輥筒上膠，手袋廠，箱包廠，折邊鉚邊廠，紙盒廠，抗輻制品廠，導(dǎo)電涂層手套制品，工藝品廠提供抗張粘彈性（橡膠）使用，用于《噴膠》椰棕椰藝花籃椰棕床墊的粘合（毛，棕，動(dòng)植物及人工合成纖維，人造皮革）的粘合、植絨，粘合皮/革/棉麻布料/海綿/EVA切片，床墊、枕頭、抱枕、腰枕、坐墊、汽車(chē)頭枕，發(fā)泡鞋業(yè),海綿,氣球,避孕套,手套,浸漬制品,貼合,毛(棕)纖維,植絨,造紙,不織布,鑄模制品,模具等。
由于天然乳膠在常溫下的粘度比較低，在很多應(yīng)用中需要對(duì)其增稠，由于體系的特殊性，現(xiàn)有的大部分增稠劑對(duì)其增稠效率不高，或影響其應(yīng)用性能，或儲(chǔ)存穩(wěn)定性差。因此，為研究天然膠乳體系的增稠及性能影響，很有意義?？紤]到天然膠乳的堿性，我們先選摩田化學(xué)的堿溶脹締合型增稠劑TK530，TK582等產(chǎn)品，并與聚氨酯、丙烯酸及其他體系的增稠劑產(chǎn)品進(jìn)行比較，以期得到高效，穩(wěn)定的天然膠乳增稠解決方案
三、實(shí)驗(yàn)儀器及原料

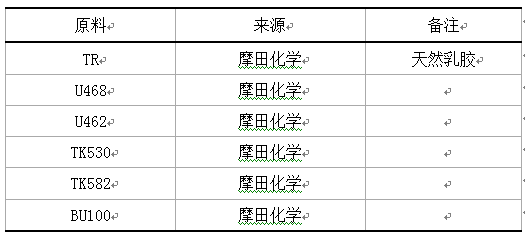

3.1 實(shí)驗(yàn)原料

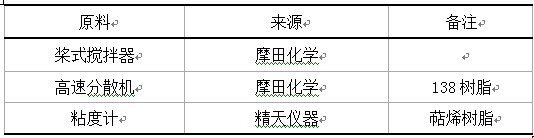

3.2 實(shí)驗(yàn)儀器
四 實(shí)驗(yàn)過(guò)程
4.1 攪拌槳的選擇
考察漿式攪拌和高速分散兩種不同的攪拌方式，當(dāng)增稠劑用量為天然乳膠總量1%時(shí)，采用同樣的攪拌速度，邊攪拌邊加入增稠劑，其相容性結(jié)果如下：

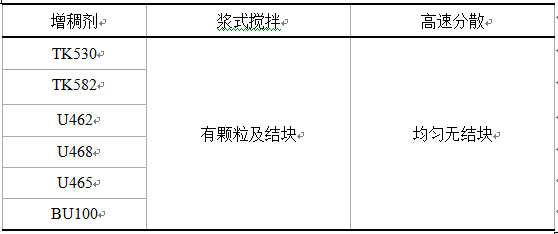

表一、攪拌方式對(duì)天然膠乳增稠效果的影響
通過(guò)實(shí)驗(yàn)發(fā)現(xiàn)用槳式攪拌器的增稠效果不如用轉(zhuǎn)盤(pán)式的攪拌器增稠效果好，并且使用槳式攪拌器時(shí)會(huì)有部分增稠劑粘在槳上，主要是增稠劑加入到體系后，由于不能快速有效的進(jìn)行分散，導(dǎo)致增稠劑在體系中局部凝膠影響增稠效果。
4.2 增稠劑的篩選

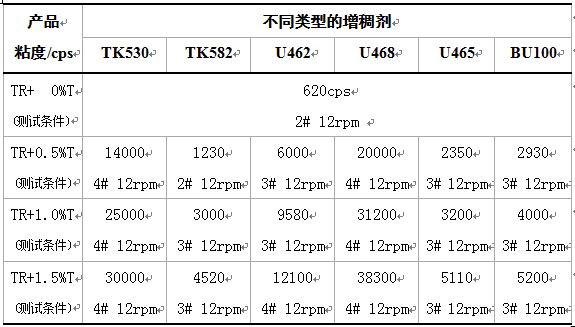

表二 增稠劑的類(lèi)型對(duì)天然乳膠粘度的影響
測(cè)試溫度：16.4℃

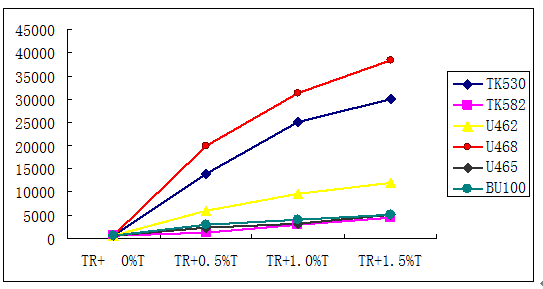

圖1 不同類(lèi)型增稠劑對(duì)天然膠乳的增稠效果圖
從表二與圖一可以看出，U468與TK530對(duì)天然膠乳的增稠效果最明顯
五 結(jié)果與討論
1 從實(shí)驗(yàn)結(jié)果可以看出來(lái)，使用普通攪拌機(jī)對(duì)天然膠乳進(jìn)行增稠時(shí)，會(huì)有部分結(jié)塊，而使用高速分散機(jī)時(shí)，乳液均勻無(wú)顆粒，增稠效果更佳。
2 通過(guò)實(shí)驗(yàn)發(fā)現(xiàn)，U468與TK530對(duì)天然膠乳的增稠效果最佳，其余幾款增稠劑對(duì)天然膠乳的增稠效果不明顯。
