為了研究聚烯烴類附著力促進劑對壓敏膠剝離力的影響，我們選擇促進劑AE701添加到我們客戶提供的壓敏膠9936乳液，考察這兩種促進劑的不同添加量條件對其180°剝離力的影響。

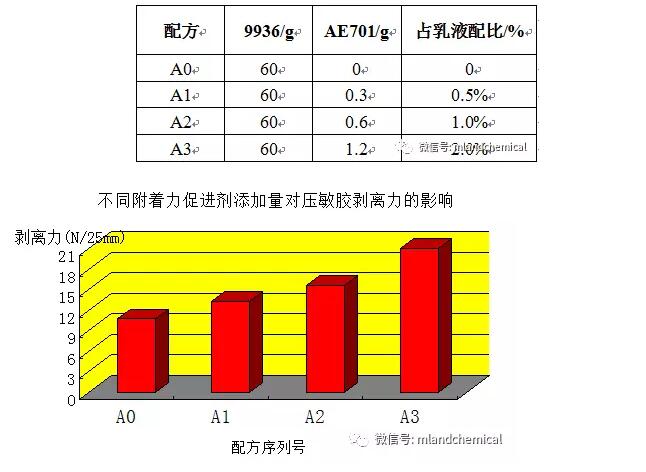

實驗配方及結(jié)果如下：

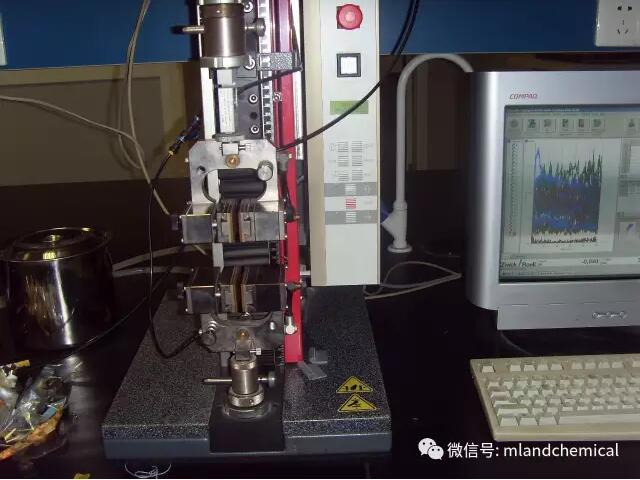

通過實驗結(jié)果可以看到AE701在比較小的添加量下9936的180°剝離力提升很明顯，且隨添加量的增加而提高，這是由于AE701對底材附著力提高和由于成膜后的結(jié)晶作用對內(nèi)聚提高的雙重作用，添加AE701的壓敏膠制品其耐熱性也會大大提高。這與傳統(tǒng)通過添加增粘樹脂來提高剝離力的方法有很多優(yōu)勢，如：傳統(tǒng)的增粘樹脂一般分子量比較小，添加到膠粘劑中會影響整個配方的分子量分布且對持粘有影響，AE710的分子量大大高于增粘樹脂，且結(jié)晶化程度高。增粘樹脂乳液里富含大量的表面活性劑，影響膠膜的耐水性和初粘力。AE701為羧基改性的聚合物分散體，幾乎不含表面活性劑。大部分的增粘樹脂都是不飽和樹脂會引起膠的黃變、老化和持久性。AE701高溫不黃變，耐老化、耐候、耐溶劑性好。增粘乳液的加入會影響膠的耐熱性以及光學(xué)性能，經(jīng)過羧基改性的AE701和丙烯酸乳液體系形容性好，對成膜物電鏡照片觀察顯示，AE710在聚合物膜中是均勻分布且無明顯分相現(xiàn)象。
目前AE701主要應(yīng)用在電工膠帶、光學(xué)膠帶、汽車線束膠帶、特殊標(biāo)簽等行業(yè)。也可以作為膠粘劑復(fù)配的組份提高熱固化以后的粘接力，在難附著底材上如未處理的PP通過噴涂烘烤可作為粘接界面劑。在塑料油墨配方里，AE701可作為底材附著力增進劑，具有很好的附著性、防潮性和涂布穩(wěn)定性。
更多的應(yīng)用信息和支持，歡迎與我們的應(yīng)用技術(shù)中心聯(lián)系。
